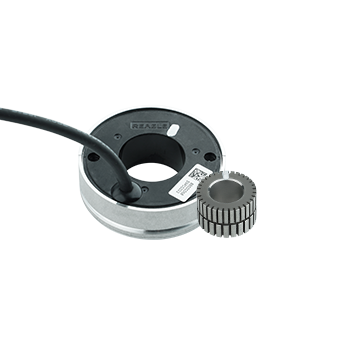

XIN52 高性能编码器

概述

技术规格

应用

相关产品

下载

返回列表

概述

图库

视频

XIN52高可靠性编码器采用分体式结构设计，专为强振动环境（如重工、动力设备）打造，确保稳定运行。其独特优势在于内置电机参数存储功能，显著降低维护难度与人员技能要求。集成电子细分技术省去外部解码芯片，简化系统。安装接口完全兼容旋转变压器，实现低成本直接替换升级。同时提供高达17位（131,072）的绝对位置分辨率，满足高精度运动控制需求。

产品特性

产品优势

分体式结构涉及，特别适用于强振动场景

存储电机参数，大大降低对维保人员能力要求

内置电子细分技术，无需解码芯片

安装结构完全兼容旋变，更换成本低

分辨率高达131072的绝对位置输出

业务咨询

技术规格

系统

分辨率	17bit
通信规格	RS485
波特率	2.5Mbps

电气

供电电压	5 V ± 5%
主电源供电电流消耗（典型）	160mA
差分输出电平	高电平Voh≥3.5V 低电平Vol≤1.7V
绝缘电阻	50MΩ
沿变化时间	100ns

环境

EMC测试	IEC61800-3
工作温度	-40℃至125℃
相对湿度	90%RH；无结露
防护等级	IP54
抗冲击	980m/s²，11ms；每方向冲击3次，共18次
抗振动	10至55Hz之间，保持振幅1.5mm；55至2000Hz之间，加速度为98m/s² ；XYZ每轴向2小时，共6小时。
