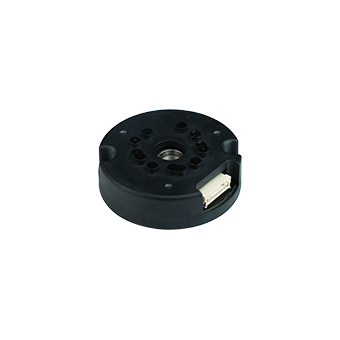

WIN48分体式编码器是一款集成机械多圈与高精度感应技术的产品，实现了无电池与超薄尺寸的有机结合。

WIN48无电池感应式编码器，超薄结构设计、无电池免维护，为客户带来双重竞争力，可满足机床进给轴、伺服运动控制、工业机器人等应用场景。

产品特性

产品优势

机械多圈技术，免电池维护

超薄设计，高度仅为15.5mm，充分释放轴向空间

安全可靠，环境耐受性极好

技术规格

系统

电气

供电电压	5 V ± 5%
差分输出电平	高电平Voh≥3.5V 低电平Vol≤1.7V

环境

EMC特性	IEC61000-4
工作温度	-20℃至105℃，低温-40℃可选
相对湿度	≤90%（40℃/21d,基于60068-2-78）；⽆结露
抗冲击	980m/s²，11ms；每方向冲击3次，共18次
抗振动	10至55Hz之间，保持振幅1.5mm；55至2000Hz之间，加速度为98m/s²； XYZ每轴向2小时，共6小时
